Obrazový válec

Obrazový válec je srdcem laserové tiskárny nebo kopírky. Přenáší tiskový obraz na papír a obsahuje toner. Někteří výrobci nazývají obrazový válec také jako OPC, zobrazovací jednotkou nebo jako buben. Špinavý nebo opotřebovaný válec extrémně snižuje kvalitu tisku na laserové tiskárně.

Toner a válec jsou často zaměňovány

Pro laserový tisk je toner aplikován pomocí jednoho nebo více obrazových válců na papír.

Mnoho menších a levnějších tiskáren používá tonerové kazety, kromě práškového toneru obsahují i obrazový válec (často např. v HP LaserJet). Tyto tonerové kazety jsou nazývány jako "kombinované kazety". S každou výměnou toneru se vymění automaticky i válec.

Větší a profesionálnější zařízení používají kromě tonerových kazet obrazové válce, ty mohou být nahrazeny samostatně.

Co je obrazový válec?

Válec je 1 až 2 mm silná hliníková trubka o něco delší (nebo širší, podle toho, jak to vidíte), než je maximální šířka tisku. Obrazový válec se zaostřuje pomocí LED diody, která se nabíjí laserovým paprskem nebo paprskem světla vyzářeným z čočky objektivu.

Tyto částice toneru se pohybují vzhledem k válečku toneru a přitahuje jeobrazový váleca tak se přemístí na papír. Tam jsou později částice toneru fixovány pomocí zapékací jednotky pomocí tepla a tlaku. Po přenosu na papír se válec opět vybíjí pomocí zhášecí korony ze střídavého napětí a všechny zbytky toneru jsou pak odstraněny stěračem.

Jak často se musí měnit obrazové válce?

V průběhu doby, povlak zobrazovacího válce ztrácí své fotoelektrické vlastnosti a trpí mechanickým namáháním, například při kontaktu s papírem. Zejména nízko-hodnotný a také tenký papír může zanechat zbytky na obrazovém válci. Také přebytek toneru vede ke špatně tištěnému obrazu.

U obrazových válců jsou 3 markantní rozdíly:

• Obrazový válec tvoří součást tonerové kazety (válec pro jednorázové použití - životnost až 5.000 stran)
• Semipermanentní obrazový válec (Výměnný válec - životnost cca. 20.000 a 25.000 stránek)
• Permanentní obrazový válec (trvalý válec - životnost až 500.000 stran)

Výměnu jednotky válce je třeba zejména zvážit, pokud:

• Tiskárna vyžaduje nový obrazový válec
• Tisknou se svislé pruhy a opakující se artefakty

U semipermanentních válců lze říci, že asi po čtyřech až pěti výměnách toneru je také zapotřebí vyměnit válec.

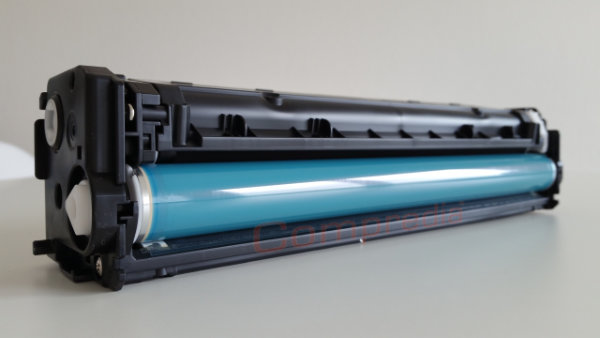

Obrazový válec v kombinované kazetě (kombinace zásobníku toneru a válce).

Na obrázku:HP tonerová kazeta s integrovaným obrazovým válcem. Obrazový válec má z důvodu opotřebení první drobné škrábance na povrchu.

Jak si vyměníte obrazový válec?

Za prvé by mělo být zajištěno, že buben je opravdu vadný nebo opotřebovaný a ne pouze Tonerové kazeta je prázdná, toner je vytištěn.

Když se zjistí, že válec je vadný nebo opotřebovaný, můžete jednoduše otevřít víko tiskárny, za kterým jsou tonery. V závislosti na konfiguraci typ přístroje a zařízení je válec pod výrazem toner, nebo, jako u Konica Minolta často mezi tonery.

V tomto případě je třeba zajistit, jaké zvláštnosti uvádí výrobce zařízení při výměně válce. Obecně lze říci, že při tisku se generuje velké množství tepla a po posledním tisku musí uplynout nějaký čas, než se válec může vyměnit.

Při instalaci nového válce je potřeba zajistit, že nový válec bude rychle vložen do zařízení a není zbytečně vystaven slunečnímu záření. Proto je nejlepší zjistit, jak se starý válec vyjme, při výměně musí být přístroj vypnutý.

Kolik válců potřebuje moje tiskárna?

U menších, levnějších tiskáren, válec, jak je uvedeno výše, je přímo součástí tonerové kazety a není třeba jej brát dále v úvahu. Větší a více profesionální zařízení vyžadují v závislosti na konstrukci buď jeden válec, nebo válec pro každou barvu (černá, azurová, purpurová, žlutá).

V individuálních případech je potřeba prozkoumat manuál přístroje. Na našich webových stránkách si můžete prohlédnout seznam dostupných produktů pro vaše zařízení, ty již ve většině případů obsahují požadované informace.

Můžete si vyčistit obrazový válec?

Doporučovali bychom vám se vůbec nedotýkatobrazového válce. Často může být také vidět kontaminace na válci ještě předtím, než je válec sám potřeba vyměnit. Prosím, mějte na paměti, že obrazový válec je velmi citlivý a v žádném případě nesmí přijít do styku s kapalinami, výjimkou je čistící líh.
